Классификатор с восходящим потоком

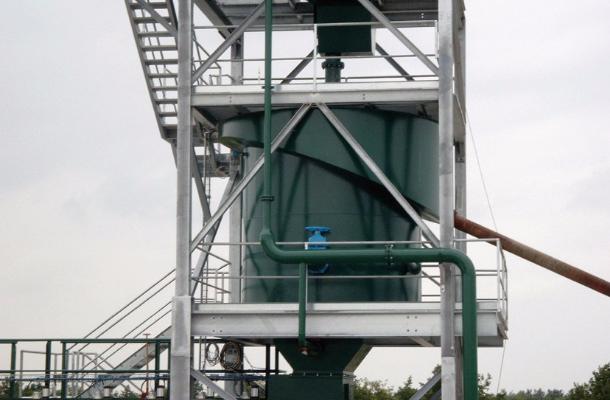

Сайзер TAS 161 - каолин для керамики, кварцевый песок

Сайзер TAS 161 - каолин для керамики, кварцевый песок

Сайзер TAK 222 - площадью поверхности 3,9 м<sup>2</sup>

Сайзер TAK 222 - площадью поверхности 3,9 м2

SIZER TAK 222 -  удаление мелкого угля

SIZER TAK 222 - удаление мелкого угля

Классификатор восходящего потока AKA-SIZER типа TAK – это эффективное устройство в решении задач гравитационных методов обогащения кварцевых песков, получения высокомарочных стекольных, формовочных песков различного применения.

Классификаторы ТАК обеспечивают разделение по фракциям от 0,1 мм до 1,0 мм, в зависимости от различных характеристик материалов питания.

Скачать
опросный лист

Преимущества:

  1. простота обслуживания

  2. точная классификация продуктов (фракция разделения от 0,1 – 1,0 мм

  3. высокая производительность

  4. удаление угольной примеси из песка во всем рабочем диапазоне класса крупности

Области применения:

  • Стекольные, формовочные пески и пески прочего промышленного назначения

  • Cпециальные пески

  • Для определенного вида руд

Технические характеристики:

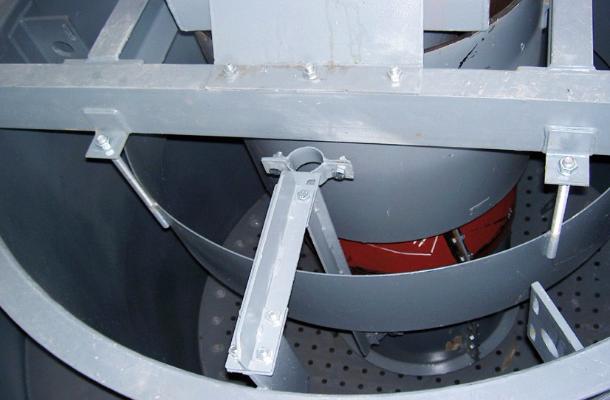

  • Перфорированное дно эллиптической формы, обеспечивает точное направление воды в области, где она необходима для процесса классификации.

  • Специальная конструкция отверстий форсунок предотвращает попадание материала в водяную камеру, предотвращая тем самым непредвиденные простои связанные с ее отчисткой.

  • Разгрузка крупной фракции осуществляется с помощью пережимного клапана с автоматическим управлением и позиционером. Специальная конструкция клапана, снабженного пережимной манежной, исключает контакт подвижных элементов с абразивной суспензией. Контроль системы осуществляется в автоматическом режиме и обеспечивая поддержание высоты «кипящего слоя» в камере на постоянном уровне, что обеспечивает постоянно высокую точность разделения.

Типоразмеры классификатора с восходящим потоком AKA-SIZER тип ТАК

Однокамерный классификатор, тип TAK

TAK 091

TAK 121

TAK 161

TAK 191

TAK 222

TAK 262

TAK 303

Размер, диаметр в мм

0,9

1,20

1,6

1,9

2,2

2,6

3,0

Площадь поверхности основа­ния в м2

0,6

1,25

2,0

2,86

3,9

5,1

7,1


Принцип действия

Пульпа питания с относительно высокой концентрацией твердого, до 60 % по массе, подается в верхнюю часть классификатора. Более крупные частицы, осаждаясь быстрее, образуют в нижней части камеры слой состоящий из крупного материала. Под этим слоем расположено перфорированное дно, через которое под небольшим давлением подается дополнительная вода, которая обеспечивает постоянное движение частиц в нижнем слое.

Постоянное движение частиц позволяет более мелким частицам вымываться из слоя и направляться вверх, в то время как крупные частицы оседают вниз и направляются в дренажный канал системы разгрузки.

Мелкая фракция удаляется из классификатора с основным объемом воды, через верхний разгрузочный желоб в виде пульпы с низкой концентрацией твердого.
