Мембранные плиты

Мембранные плиты

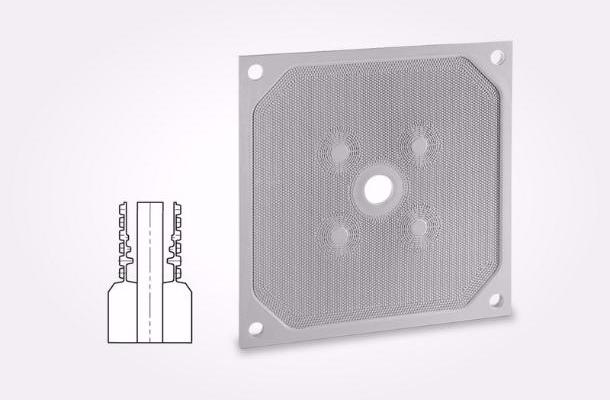

Мембранная фильтровальная плита. Тело плиты полипропилен. Мембрана EPDM

Мембранная фильтровальная плита. Тело плиты полипропилен. Мембрана EPDM

Мембранная фильтровальная плита. Тело плиты полипропилен. Мембрана TPE

Мембранная фильтровальная плита. Тело плиты полипропилен. Мембрана TPE

Мембранная фильтровальная плита. Тело плиты полипропилен. Мембрана PP

Мембранная фильтровальная плита. Тело плиты полипропилен. Мембрана PP

Конструкция UM bloc для случаев нестабильной концентрации твёрдой фазы в суспензии

Конструкция UM bloc для случаев нестабильной концентрации твёрдой фазы в суспензии

Конструкция bloc при необходимости максимальной эффективности продувки и промывки осадка

Конструкция bloc при необходимости максимальной эффективности продувки и промывки осадка

Конструкция RUD. Съёмная мембрана из PP, NBR, EPDM, TPE без уплотнительной поверхности

Конструкция RUD. Съёмная мембрана из PP, NBR, EPDM, TPE без уплотнительной поверхности

Конструкция RUM. Съёмная мембрана из PP или TPE с уплотнительной поверхностью

Конструкция RUM. Съёмная мембрана из PP или TPE с уплотнительной поверхностью

Мембранные фильтровальные плиты Lenser позволяют осуществить дополнительный механический отжим осадка. За короткий промежуток времени от 2 до 5 минут под действием давления воды или воздуха под диафрагмой (мембранной), превышающем на 2-4 бара давление подающего насоса, из осадка отжимается достаточно большое количество фильтрата. Таким образом, удаётся значительно снизить влажность кека по сравнению с фильтрацией в камерных плитах, а также сократить время цикла. Мембранные плиты также используются в случае необходимости продувки или промывки осадка для придания ему равномерного по всем направлениям сопротивления.

Подвижная диафрагма – мембрана бывает как приварной без возможности замены при повреждении, так и съёмной. Мембранные фильтровальные плиты производятся с любым типом подвода суспензии и размерами от 400 до 3000 мм.

Скачать
опросный лист

Преимущества:

  1. Высокая эффективность разделения суспензии на жидкую и твёрдую фазу. Низкая влажность осадка.

  2. Высокое качество правильно подобранного материала плиты. Производитель гранулированного полипропилена - LyondellBasell (Германия)

  3. Геометрия - рисунок дреннажной поверхности обеспечивают большую "живую" площадь поверхности фильтровальной салфетки по сравнению с конкурентами.

  4. Оптимальная площадь уплотнительной поверхности гарантирует максимальное значение фильтровальной площади камеры и всего пакета плит.

  5. Запатентованная технология сваривания трёх модификаций полипропилена для тела плиты, уплотнительной поверхности и самой мембраны.

  6. Возможность изготовления мембранных фильтровальных плит для фильтр-прессов любого производителя.

  7. Разработка индивидуальных конструктивных решений под технологические условия заказчика

Области применения:

  • Цветная металлургия

  • Угольная промышленность

  • Сахарная промышленность

  • Сточные воды с гальванического производства

  • Химическая промышленность

  • Производство минеральных удобрений

  • Обезвоживания промышленных и коммунальных стоков.

  • И другие.

Сравнение времени цикла в камерном и мембранном фильтр-прессе

Сравнение процессов фильтрации в мембранном и в камерном пресс-фильтрах

Основные принципы выбора конструкции мембранной плиты и материала мембраны

Конструкция bloc – сварная мембрана

Данная конструкция мембранной плиты применяется при необходимости максимально эффективно провести промывку и продувку осадка, но при стабильном наполнении камеры осадком не менее чем на 50% от объёма. Эти операции могут гарантировать минимальную концентрацию растворимых веществ в осадке и минимальную влажность осадка. В качестве материала мембраны могут выступать PP (полипропилен)  в диапазоне температур от +10 до +95 °С и TPE (термопластичный эластомер) в диапазоне температур от 5 до 100 °С. При наличие в суспензии ионов тяжелых металлов мембрана дополнительно стабилизируется медью, марганцем и кобальтом, что позволяет предотвратить разрушение молекулярной цепочки полипропилена.

Конструкция UM bloc - сварная мембрана

Данная конструкция применяется в случае возможности работы мембраны в пустую камеру при низком содержании твердой фазы в суспензии. В качестве материала мембраны могут выступать PP (полипропилен)  в диапазоне температур от +10 до +95 С и TPE (термопластичный эластомер) в диапазоне температур от 5 до 100 С.

Конструкция RUD – съёмная мембрана (диафрагма) без уплотнительной поверхности.

Конструкция RUD позволяет менять только диафрагму без замены всей плиты. Данный тип конструкции мембранной плиты применяется при агрессивных условиях процесса фильтрации: наличие ионов тяжелых металлов, высокие концентрации кислот и других агрессивных по отношению к РР примесей (например, свободный хлор) высокие температуры, короткий цикл фильтрации.

Выбор конструкции RUD может быть обусловлен техникой безопасности при отжатии мембраны сжатым воздухом.

В качестве материала мембраны могут выступать PP (полипропилен)  в диапазоне температур от +10 до +95 С и TPE (термопластичный эластомер) в диапазоне температур от 5 до 100 С, NBR в диапазоне температур от +5 до +85 С и EPDM в диапазоне температур от +5 до +95 С. При этом стабилизация материала от ионов тяжёлых металлов возможна только для PP и TPE.

Конструкция RUM – съёмная мембрана (диафрагма) c уплотнительной поверхностью.

Конструкция RUM, также как и RUD, позволяет менять только диафрагму без замены всей плиты. Данный тип конструкции мембранной плиты применяется при фильтрации суспензий, содержащих высокоабразивные твёрдые частицы повреждающие при проскоке каналы отводов фильтрата, а также при наличии в потоке твердых включений размером более 5-10 мм способных при попадании на уплотнительную поверхность повредить её при закрытии пакета плит.

В качестве материала мембраны могут выступать PP (полипропилен)  в диапазоне температур от +10 до +95 С и TPE (термопластичный эластомер) в диапазоне температур от 5 до 100 С. При наличие в суспензии ионов тяжелых металлов мембрана дополнительно стабилизируется медью, марганцем и кобальтом, что позволяет предотвратить разрушение молекулярной цепочки полипропилена.
